Disponible en la selección del tipo de gráfico en la creación de PBI:
Definir los atributos del gráfico de la siguiente forma:

Seleccionar en Tipo de gráfico: Gauge y en Subtipo seleccionar: Circular, Tacometro o Termometro
En Edición de Rango, dar clic en el botón

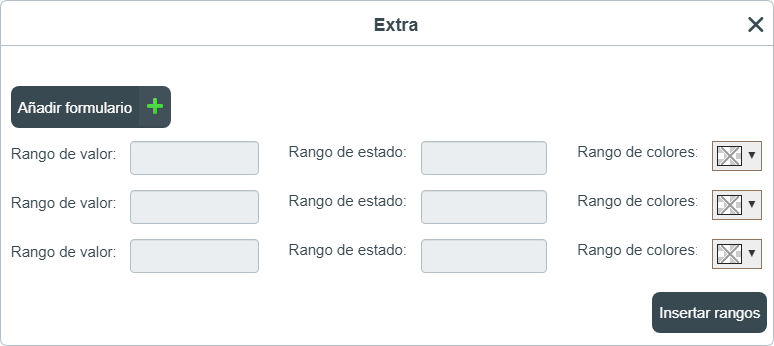

En el formulario que se abre editar los parámetros para el gráfico:

EL botón Añadir formulario agregará campos adicionales para incluir más parámetros

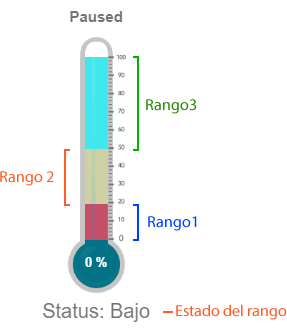

Rango de valor	Define el valor en porcentaje (%) del rango que será representado en el gráfico, el valor mínimo es de 0 y el valor máximo aceptado será 100
Rango de estado	Representa el estado del rango ingresado, este se podrá visualizar debajo de cada gráfico Gauge
Rango de colores	Define el color que será asignado al rango, cuando no se haya seleccionado ningún color, el gráfico Gauge asignara colores aleatorios al rango

Después de terminar la parmatrización dar clic en el botón Inserta Rango, se guardaran los valores ingresados en convirtiéndolos en una cadena de texto (protocolo) para posteriormente ser almacenado en la base de datos.

Los demás parámetros se definen del mismo modo que con los demas tipos de gráfico.

Ejemplo
Graficar el cumplimiento de SLA:

consulta_estado.sql

SELECT * FROM (
SELECT TB1.NM, TB1.YYYY,TB1.MES, TB1.DIA,TB1.CASE_DATECREATE,TB1.CASO,TB1.CASE_DESCRIPTION,
(SELECT CI_GENERICNAME FROM CMDBCI WHERE IDCMDBCI = TB1.IDUSER) LOGIN_USUARIO,
ISNULL(TB1.FIRSTNAME+' '+TB1.MIDDLENAME+' '+TB1.LASTNAME,'') NOMBRE_USUARIO,
(SELECT CI_GENERICNAME FROM CMDBCI WHERE IDCMDBCI = TB1.IDHANDLER) ASESOR,
ISNULL(TB1.SLANAME,'') SLANAME,
TB1.ESTADO,  tb1.CASE_COUNTTIME,TB1.MAXTIME,CAST(100 AS FLOAT)/ CAST(TB1.TOTAL AS FLOAT) PORC,
CASE WHEN TB1.CASE_COUNTTIME > TB1.MAXTIME THEN 'NO CUMPLE' ELSE 'CUMPLE'  END CUMPLE_SLA,
TB1.CATEGORYNAME, 'TOTAL CASOS' CASOS
FROM (
SELECT DATEPART(MONTH, A.CASE_DATECREATE) NM,DATENAME(MONTH,A.CASE_DATECREATE) MES,
DATEPART(DAY,A.CASE_DATECREATE) DIA,DATEPART(YEAR,A.CASE_DATECREATE) YYYY,
B.CASESTATUSNAME ESTADO ,A.CASE_DESCRIPTION, A.IDSDCASE CASO, A.CASE_COUNTTIME, C.MT_MAXTIME, D.SLA_MAXTIME
, CASE WHEN D.SLA_MAXTIME IS NULL THEN C.MT_MAXTIME ELSE D.SLA_MAXTIME END MAXTIME
,(SELECT COUNT(*) FROM SDCASE WHERE DATEPART(YEAR,SDCASE.CASE_DATECREATE) = DATEPART(YEAR,GETDATE())) TOTAL, A.CASE_DATECREATE,
A.IDOWNER, A.IDUSER, A.IDHANDLER, F.FIRSTNAME,F.MIDDLENAME, F.LASTNAME, D.SLANAME, D.IDMDSLA,G.CATEGORYNAME
FROM SDCASE A LEFT JOIN SDCASESTATUS B ON A.IDSDCASESTATUS = B.IDSDCASESTATUS
LEFT JOIN SDCASEMT C ON A.IDSDCASE = C.IDSDCASE
LEFT JOIN MDSLA D ON C.IDSLA = D.IDMDSLA
LEFT JOIN CMDBCI E ON A.IDUSER = E.IDCMDBCI
LEFT JOIN CMDB_EFPEOPLEINFORMATION F ON E.IDCMDBCI = F.IDCMDBCI
LEFT JOIN MDCATEGORYDETAIL G ON A.IDMDCATEGORYDETAIL_FINAL = G.IDMDCATEGORYDETAIL
WHERE A.IDSDCASESTATUS <> 6 AND
DATEPART(YEAR, A.CASE_DATECREATE) = DATEPART(YEAR,GETDATE())
) TB1
) TB2
ORDER BY TB2.NM,TB2.DIA,TB2.CASO

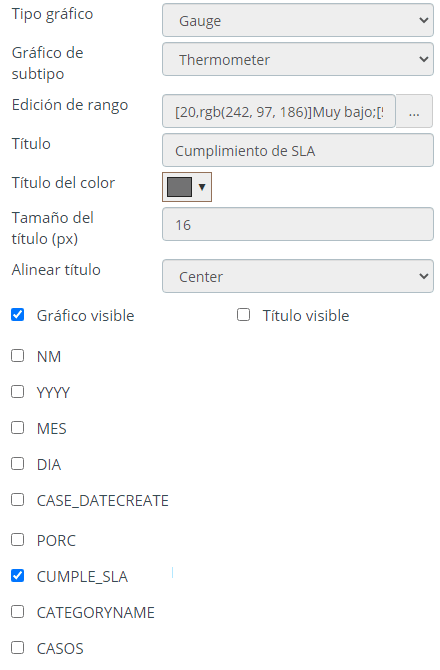

Definir los parámetros del PBI, seleccionar el tipo Gauge > Termometro para el campo Cumple_SLA:
Definición de Rangos:

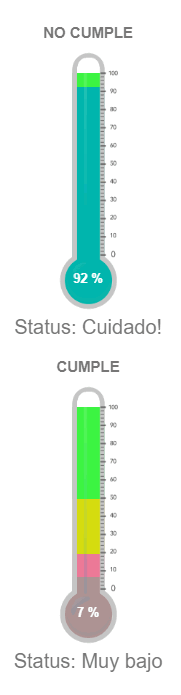

Gráfico generado:
